什么样的二次元影像仪好？
作者：牧象仪器 来源：www.szmxyq.cn 时间：2017-04-05 13:59
下面我们就来讲讲判断二次元影像仪好不好的六大注意要点：
(1) 外观与结构
精细测量仪器类产物的外观与布局是用户挑选的重要依据。好的产物外观与布局，给人以慎 重、牢靠、精细的觉得，往往是决议一款产物在商场取得胜败的重要要素。
当前二次元影像仪结构方法主要分为有立柱式结构、固定桥式结构与移动桥式结构。

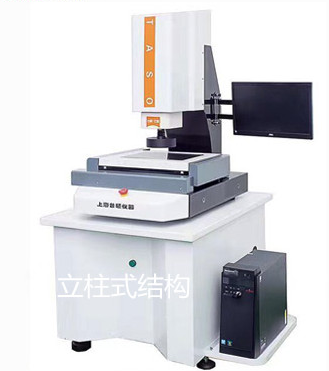

立柱式布局在小量程的二次元影像仪中运用比较广泛，立柱式布局的优势：在于布局紧凑、占用场所小、装取工件便利；

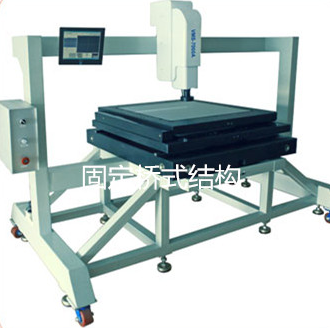

固定桥式结构也是在小量程的二次元影像仪中使用比较多，固定桥式布局的特点：是产物慎重、大气，但占用场所较大，装取工件不太便利；

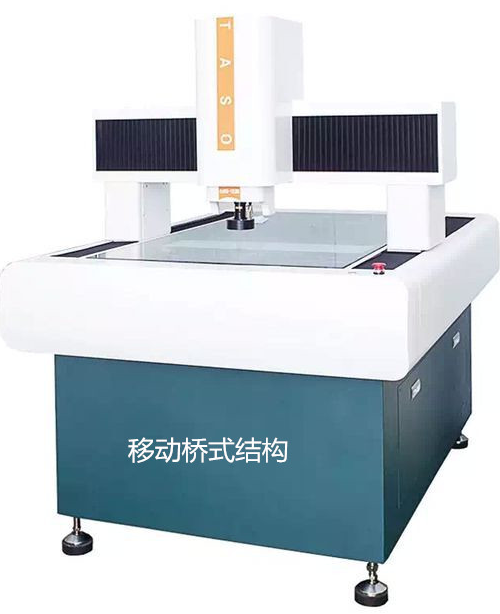

移动桥式结构， 用在特大量程的二次元影像仪中，移动桥式布局则简单完结大量程测量，测量进程中工件固定不动。
(2) 光源体系
一般来说直接决定一台影像仪功能好不好？功能强不强的，就是这个光学体系了。好的光源体系可协助影像测头获取明晰、锋利、均匀共同的正确图画，保证测量的精度与重复性。
可以对不一样原料、不一样形状、不一样品种的工件供给有用的照明，完结杂乱的测量使命，二次元影像仪主要有三种照明方式：外表光源、轮廓光源、同轴光源。

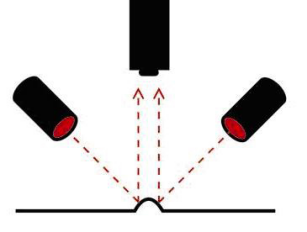

外表光源为工件上外表的测量供给照明。好的外表光源可以提供不一样入射视点和不一样入射方向的照明，一般二次元影像仪提供了6环8区的表面光照明，总共48个独立的分区可控，
每个分区可以独立控制开关以及亮度，亮度等级高达200级。并且每一个环的入射角度不同，保证不一样的工件取得共同的照明效果。
轮廓光源为工件外轮廓、通孔等测量供给照明。轮廓光源是将光源放置在物体的背面。这种照明方式与别的照明方式有很大不同，因为图像分析的不是反射光而是入射光。轮廓光照明产生了很强的对比度。应用轮廓光照明技术时，物体表面特征会丢失，但可以清晰地得到物体的轮廓信息。为轮廓光照明的光源称为轮廓光源。轮廓光源让透光和不透光的部分区分开来，透光的地方呈白色，不透光的地方呈黑色，这样取得一个黑白对比的图片。轮廓光很重要的一点就是需要保证射出的光为平行光，以保证不同强度的光照不会引起工件轮廓的变化，进而影响测量的精度。

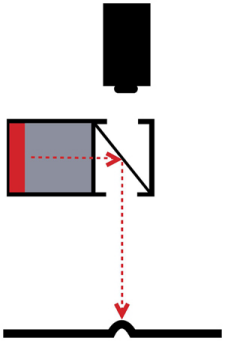

表面光源与轮廓光源方式较为普通，而同轴光照明沿着镜头光轴方向投射到工件外表，可为工件的高反射率外表和深孔部位的测量供给照明。这种光源对某些特殊工件的测量有着至关重要的作用。同轴光照明使用一种特殊的半反射镜面，将光线反射到相机的透镜轴方向。半反射镜面只让从物体表面反射并垂直于透镜的光线通过。同轴光源提供的这种照明技术对于实现扁平物体且有镜面特征的表面的均匀照明很有用。此外，此技术还可以实现使表面角度变化部分高亮，因为不垂直于相机镜头的表面反射光不会进入镜头，从而造成表面较暗。
(3) 多测头集成
影像测头在二维尺度测量上具有无与伦比的速度优势，但影像测头也有其不擅长的地方，在三维测量中，测量功率不够高，工件旁边面特征无法测量等。

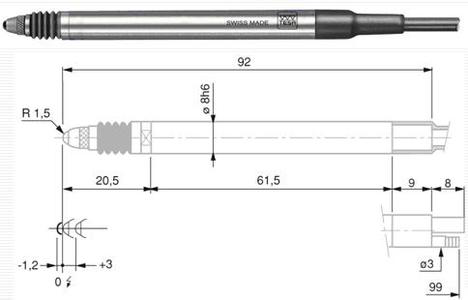

由此就呈现了多测头集成的需要，归纳运用影像测头、触摸式测头、激光测头和白光测头号，可对准不一样的工件及不一样的测量需要，挑选最合适的测量方法，以便供给最佳的测量精度以及最棒的测量功率。在二维尺度的大批量检测时，可运用影像测头；在测量杂乱工件侧壁，而对功率需要又不高的情况下，可挑选触摸式测量；在杂乱工件的三维测量中，若是对功率需要很高，可运用白光测头或激光测头。
(4) 测量性能
精度是测量仪器的底子，精度是用户挑选仪器的最重要目标之一。二次元影像仪的测量精度首要取决于影像测头的质量、照明光源体系功能、仪器运动及定位精度，数据处理测量软硬件的质量和水平也是极其重要的影响要素。作为主动化测量仪器，二次元影像仪的测量功率是客户最为垂青的要素之一。高的测量功率可以带来削减设备投入、进步出产功率、下降人工费用等优点。
(5) 测量功能
二次元影像仪的基本测量功能一般包罗：点、线、圆、弧等多种根本几许量的测量，在测量方法上，供给多种提取及构建方法；多种形状公役和方位公役的测量；供给多种坐标系树立方法；供给手动测量与主动批量测量；批量测量顺序可记载测量基元、提取方法、机台控制、光源控制、主动聚集等进程；可导入导出CAD图纸；测量数据输出到指定格局的报表中。 .
除了这些根本测量功能外，仪器厂商一般还会供给SPC、图纸比对、离线编程、定制输出报表等扩大功能。专业的厂商还会对准特定用户职业的测量需要，开发相应的专用软件或硬件，添加仪器测量功能，如小模数齿轮测量、实验筛校准等。
(6) 其他方面
产物易用性、对环境的适应性、操作界面能否人性化等方面，也是分辨仪器功能的重要要素。能否能便利树立测量使命、拟定及输出报表、机台控制等，影响用户对仪器的承受程。
如果根据以上六点专业知识去选择一台好的二次元影像仪，一定会不会选错。上海台硕产品在这些方面都比较专业，你可以去看看具体信息。
