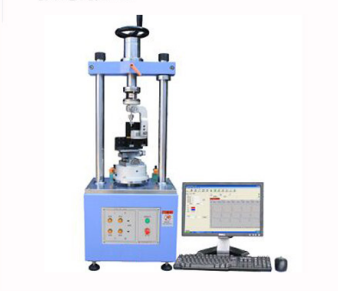

1、 设备名称：微机控制电子扭转试验机
2、 型号：MXS-50Nm
3、 设备主要功能及构成：
3.1 设备主要功能：
本系列试验机适用于金属材料、非金属材料、复合材料以及构件的扭转性能测试试验。可根据国家标准《GB/T10128-2007  金属材料 室温扭转试验方法》进行试验和提供数据。
3.2 设备构成：
MXS-15Nm系列微机控制电子扭转试验机主要由主机、扭角测量装置、DTC-350测控系统和计算机四大部分组成。试验过程中，由计算机软件发送指令给DTC-350控制单元使伺服电机转动，伺服电机通过同步带带动减速机，减速机带动动夹头转动。当动夹头转动时，给试样施加一个扭矩，这个扭矩通过试样传递到定夹头，由定夹头传递给扭矩传感器，扭矩传感器的输出信号送入控制单元内的测量放大电路，再经过A/D转换进入计算机。扭角测量通过光电编码器来测量。在试样的标距处固定两个转盘，两个光电编码器分别附着在两个转盘上，两个转盘之间的转角差也就是两个光电编码器的转角差，两个光电编码器的脉冲信号输入到计算机，通过计算机处理，可得到精确的扭角值。

4、设备主要特点
4.1 主机特点：
Ø 圆弧形前罩设计，外形美观。
Ø 进口交流伺服电机驱动，准确度高，响应快。
4.2 控制器特点：
Ø 扭矩分辨率达到满量程的1/350000。
Ø 采样频率可高达1000Hz。
Ø 采用先进的神经元自适应PID控制算法，可实现对所有测量通道的闭环控制。
Ø 具有完备的试验机测控及数据处理单机功能，同时具有强大而完备的网络管理功能。
4.3 软件特点：
Ø 开放式的试验方案，客户可以根据试验标准的需要编写试验方案。
Ø 动态显示：扭矩、扭角、标距扭角、时间试验曲线实时动态显示在屏幕上。
Ø 开放式的试验报告，客户可以根据自己的需要编辑报告格式，生成各种个性化的试验报告，同时可将报告导出到EXCEL文件当中，方便用户对报告进行二次编辑。
Ø 强大的权限管理功能，管理员可根据不同层次的试验人员分别开放对应的软件功能，大大降低了由于操作人员人为操作原因造成设备使用不正常。
Ø 强大数据管理功能，最高可对16路模拟通道、8路数字测量通道、RS-232/485总线测量设备、CAN总线测量设备进行实时数据采集及整理。
Ø 完善的数据查询功能，用户可根据试验结果的信息如编号、日期、试验方案名称等进行组合查询。
Ø 丰富的曲线分析功能，软件可自动在曲线上标记特征点，并可以对曲线进行任意倍数放大缩小以及曲线遍历等操作。试验过程中可实时显示多种不同类型的试验曲线；试验结束后可选择手动定义上、下屈服点等操作，极大地方便了用户进行数据分析。
Ø 自定义参数单位功能。用户可根据需要进行单位设置。软件可自动对所有采样数据、结果计算、报告输出等进行基本单位与自定义单位转换。
Ø 具有软件满量程过载保护功能,试验结束自动停止保护功能.

5、设备主要技术参数：
5.1  最大扭矩：50Nm；
5.2  试验机准确度等级：1级；
5.3  扭矩测量范围：1%—100%FS；
5.4  扭矩示值相对误差：示值的±1%以内；
5.5  扭矩分辨力：最大扭矩的1/±350000；
5.6  扭转角测量范围：0-10000°；
5.7  扭转角示值相对误差：示值的±1%以内；
5.8  扭转计扭角分辨力：0.009°；
5.9  扭转计扭角示值相对误差：示值的±1%以内；
5.10 扭转速度：1-720°/min；
5.11 扭转速度相对误差：设定值的±1%以内；
5.12 夹持试样尺寸：φ6-φ20mm（φ6-φ20mm）；
5.13  夹头间距离：350 mm；
5.14  主机外型尺寸（长×宽×高）：1200×510×650（mm）
5.15  电源：220V±10%； 500W；
5.16  主机重量：约200kg。

6、 设备主要配置：
6.1 主机框架及传动部分一套；
6.2 伺服电机及伺服器一套；
6.3 摆线针轮减速机一台；
6.4 50Nm扭矩传感器一只；
6.5 标距内扭转角测量系统一套；
6.6 牧象测量控制系统一套；
6.7 牧象中文版扭转试验试验软件一套；
6.8专用扭转夹头一套。

7、 本设备所满足的标准：
7.1  试验机检定标准：
JJG269-2006扭转试验机
7.2  满足的试验方法标准：
GB/T10128-2007  金属材料 室温扭转试验方法

8、 售后服务：
8.1  整机保修一年，产品终身服务；
8.2  免费提供软件升级；
8.3  协助安装、调试，培训1—2名操作员；
8.4  在24小时内响应用户投诉，4小时内提出解决方案。
质量保证：
　　苏州牧象检测设备有限公司（以下简称牧象）
　　牧象提供的设备为用户定购型号的原装机，决不会提供样机、组装机等。
　　牧象具有固定的维修服务中心和专业维修工程师。
　　设备在用户现场通过最终验收合格后进入免费保修期,牧象对设备提供壹年免费保养、保修服务。备品备件等供应充足完全可以满足用户一年年所需。
安装调试：
　　交货地点由用户指定现场。我方接用户书面通知2天内，到现场进行安装、调试。
　　安装调试合格后，在设备使用现场乙方提供伴随性服务一周。
　　我方安装调试人员应遵守使用方现场及安全管理规定，对自身安全行为负责。
　　技术资料：我方提供完整的中文版操作使用手册、维修手册、装箱单、软件备份光盘等相关资料两份。
培训方案：
　　我方负责拟定免费（包含差旅、住宿）培训计划：
安装期间的培训：我方在仪器安装调试期间对业主方使用人员在仪器调试现场进行2-3天技术培训，使买方使用人员能独立操作仪器、掌握仪器的安装、开启、关闭步骤及仪器的日常维护和维修、系统的操作和控制。
　　设备安装调试最终验收合格后，由我方专业技术人员为用户安排2～3天的操作培训、维修人员的现场免费培训。主要培训操作人员对设备基本原理、软件使用、操作、维护等的理解及应用，并达到用户操作人员能独立操作设备、服务生产、样品检测分析工作，维修人员进行基本的维修服务。
