测量功能：
◆基本测量：点、线、圆、弧、椭圆的测量。◆在线标注：可以在实时影像中标注尺寸，半径标注、直径标注、角度标注、线性标注、对齐标注、文本标注、坐标标注等。◆离线标注：可以在鸟瞰的全图中进行标注尺寸。◆几何测量：两圆弧顶点距离、两直线的距离、垂直线、平行线、剪切直线、延长直线、两线交点、线圆交点、两圆交点、圆的切线、两圆切线、两线连接弧、角平分线。◆辅助功能：复制、全选、删除、移动、镜像、旋转。◆坐标系：设置客户坐标系、三点设定坐标系、坐标原点平移、坐标旋转。◆坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置。◆对比：AutoCAD标准工程图可输入实时影像区中，令AutoCAD工程图与实际工件外形重叠进行对比，从而找出工件和工程图的区别。◆绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似。◆报表格式：测量数据可以直接导入成EXCEL、word、CAD图档。◆自动寻边功能：软件采用自动寻边，可以减少肉眼判断带来的误差。技术参数：
仪器型号 VMS-7050 外形尺寸(mm) 1080×1280×1150 测量范围(mm) X 700 Y 500 Z 200 玻璃工作台(mm) 尺寸 745×545 承重 ≤25kg 测量精度 X ≤(3.0+L/200)μm Y ≤(3.0+L/200)μm Z ≤(5.0+L/200)μm 影像测量系统 CCD 德国COMST高分辨率彩色摄像机 物镜 高清可连续变倍镜头0.7×－4.5× 影像放大倍率 20×－180× 光源 轮廓光 LED冷光源，256级亮度可调 表面光 6环8区LED冷光源，256级亮度可调 同轴光 LED冷光源，256级亮度可调 软件 REICA精密测量软件 工作环境 温度20℃±2℃，温度变化<2℃/hr，湿度30～80% ，远离振源 工作电源 220V/50Hz/10A 保修期 1年
选装升级项：
* Z轴标准测高200mm，可选择加高；
* Z轴可选择加装英国RENISHAW探针；
* Z轴可选择加装基恩士激光测量；
* 大视场专用镜头。
产品优势：
◆ 天然"济南青"000级花岗岩底座、立柱，精度高、稳定性好；◆ 台湾上银精密直线导轨，高精密、高稳定性；◆ 贵阳新天高精密光栅尺，精度高、稳定性好；◆ 德国COMST或者美国TEO高分辨彩色CCD；◆ 美国OPTEM高清镜头；◆ 提供选装英国RENISHAW探针及基恩士激光；◆ 正版REICA精密测量软件。送货培训：

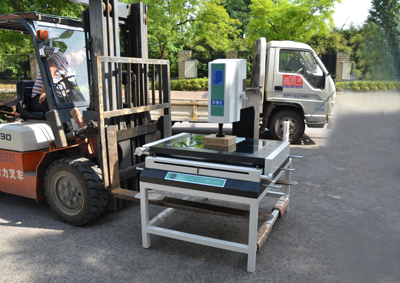

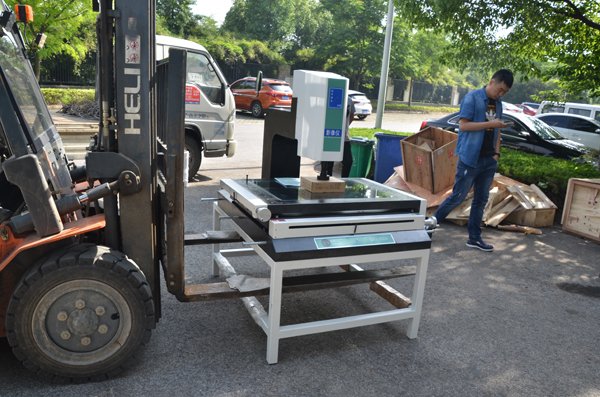

A、江浙沪地区由我公司人员开车送货并安装调试培训。
B、其他地区机器发由物流运送，我公司技术上门安装培训。
仪器使用操作流程：1、开机后打开测量软件，打开仪器电源、LED灯源。2、选择合适的镜头倍率，并设定比例尺后开始测量。3、关机时先关闭仪器上的电源开关，不要直接拔插头以免电压不稳损坏LED灯。4、电脑不要联网或者连接手机，以免感染病毒。使用注意事项：1、测量完毕后，及时关闭仪器光源，可延长使用寿命，导轨及时归位，每半年上次导轨白油。2、如仪器长时间不使用应罩上防尘罩防尘，以免落灰影响仪器精度。3、仪器的摆放地点应注意避免震动和阳光暴晒。4、擦拭仪器的时候不要用化学药品或者湿布，可以用酒精擦拭，以干布为佳。
