测量功能：
测量元素：长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。
测量对象：LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件（连接器、接线端子）、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、网板（钢网、SMT模板）等。
应用行业：机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等。

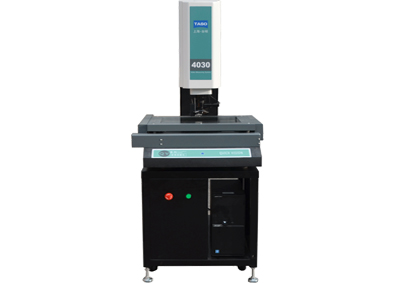

技术参数：仪器型号 CNC-4030 外形尺寸(mm) 740×1000×1750 测量范围(mm) X 400 Y 300 Z 200 玻璃工作台(mm) 尺寸 429×329 承重 ≤25kg 测量精度 X ≤(3.0+L/200)μm Y ≤(3.0+L/200)μm Z ≤(5.0+L/150)μm 影像测量系统 CCD 美国TEO高分辨率彩色摄像机 物镜 高清可连续变倍镜头0.7×－4.5× 影像放大倍率 20×－180× 光源 轮廓光 LED冷光源，256级亮度可调 表面光 6环8区LED冷光源，256级亮度可调 同轴光 LED冷光源，256级亮度可调 软件 爱科腾瑞精密测量软件 工作环境 温度20℃±2℃，温度变化<2℃/hr，湿度30～80% ，远离振源 工作电源 220V/50Hz/10A 保修期 1年
全自动影像测量仪测量软件功能：一.基本功能：●笛卡尔坐标/极坐标转换 ●绝对/相对/工作坐标转换●公/英制转换 ●度/度分秒转换●点/点群 ●两点/多点求线●三点/多点求圆及弧 ●B-spline线●两点间的距离 ●两线间的平均距离●点线间的距离 ●两圆心距离●圆线距离 ●两线间的夹角及交点二.特殊功能：◆光源控制：全电脑控制光源。◆自动变倍：不需要在每次变倍后重新影像校正，并可在测量及编程过程中任意变换放大倍率，能够在测量同一物体不同部分使用不同放大倍率，录入程序。。◆自动对焦：由电脑自动判定对焦面，以保证每次对焦的精准度，减少人为判定产生的误差。◆坐标功能：量测工件时无需手动调节摆直，软件提供坐标平移、旋转、摆正。◆标注功能：直接在影像及几何区标注/移动尺寸，点、线、圆/圆弧及直线端点、中点，圆心、象限点自动捕捉。◆自适应功能：可调节CCD参数设定，提高自适应力；去除毛边功能，以正确取得量测数据。◆自动捕捉：利用影像工具快速自动抓取基本几何轮廓边界点，直接拟合成线、圆、弧。◆测绘功能：机械图形直接输出.dxf格式，实现2D抄数功能 ，与AutoCAD、Pro/e、UG等其它软件无缝联接。◆拍照功能：量测区工件放大摄像图形化输出，转成(.bmp、.jpg)。◆测量报告：对测量数据可设定公差，自动判断，选择需要的测量数据，生成标准的WORD、EXCEL 图表报告。◆编程功能：操作方便的自学习教导式编程软件，程序可重复执行。◆三维测量功能：Z轴方向可满足产品的高度测量要求。

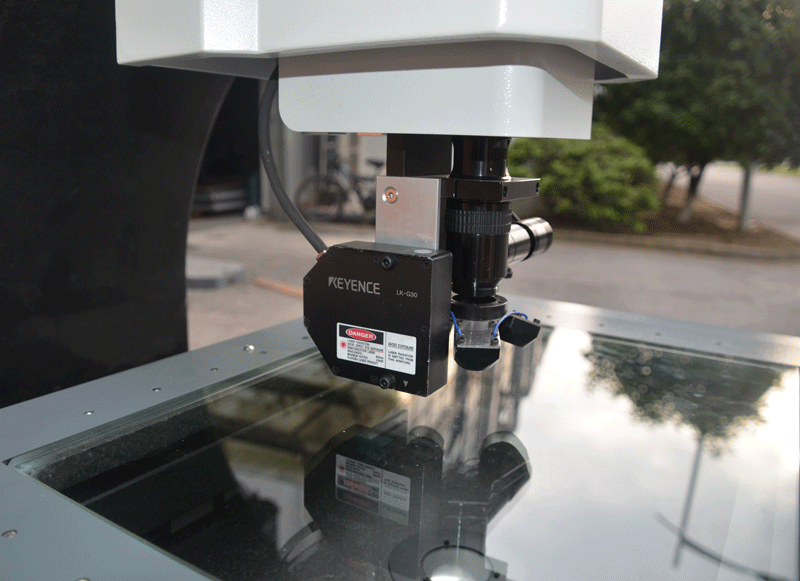

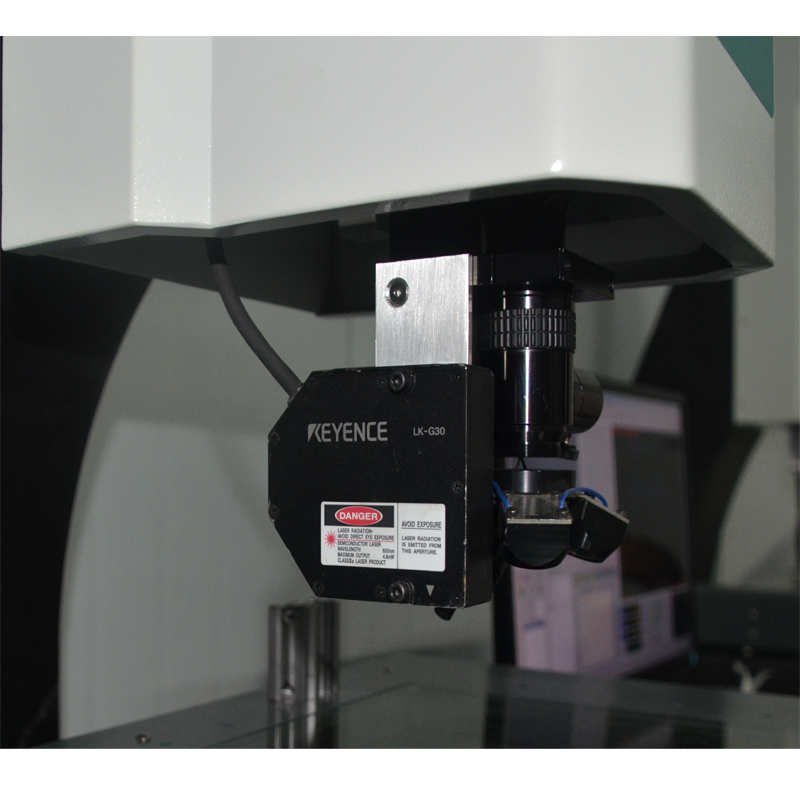

【另：机器Z轴可选配加装英国Renishaw探针或者基恩士激光(价格另加)】
