测量对象：
1．各种成型零件如样板、样板铣刀、样板车刀、模板等的形状。2．外螺的中径、大径、小径、螺距、牙型半角。3．齿轮滚刀的导程、齿形和牙型角。4．钻模或孔板上孔的位置度、键槽的对称度等形位误差。
技术参数：

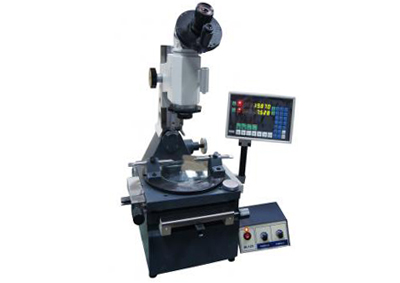

型号 JX20 X、Y测量行程(mm) 100×50 X、Y分辨率(mm) 0.001 物镜放大倍率 1× 3× 5× 总放大率 10× 30× 50× 工作距离(mm) 79.2 69.3 50 物方距离(mm) φ 20 φ 6.6 φ 4 准确度 (2+L/50)μm 主显微镜倾斜 ±10° 工作台尺寸(mm) 115 顶针架最大夹持
直径和长度(mm)φ 50，长110 外形尺寸(mm) 600×350×530 重量kg ≈46
仪器特点：
1．测角目镜上有用于瞄准的主目镜和用于角度读数的小目镜。它的用途十分广泛，一般用于测量角度、螺纹及在坐标测量时用于瞄准；2．显微镜立柱可用显微镜偏摆手轮使其倾斜左右偏摆，以适应螺纹测量的需要；3．主显微镜能配多种目镜和物镜，视场范围大，成像清晰；4．采用光电数显技术，以精密光栅尺作为XY轴测量元件，读数直观，检测方便；5．工作台可以快速移动，也可以精细的微动，通过旋转手轮还可做旋转运动，方便测量角度； 工作台带有顶针架，方便测量轴类零件；6．透射、反射照明均采用LED冷光源，发热量低，寿命长。上一篇：没有了下一篇：数字式大型工具显微镜
