测量对象：
1.在汽车制造业，检测各种传动轴、支承轴、电机轴承、内部锻造品、阀门、刹车片、管状零件、转向器、油嘴等工件的尺寸；2.在电子行业，检测各种电子连接器、电路板、手机外壳、手机按键、视频头、排插座、灯源等零件轮廓和孔位尺寸；3.在塑料橡胶业，检测各种橡胶圈、橡胶棒、橡胶辊等塑料制品的参数；4.在机械制造业，检测各种螺纹、螺丝、电机叶片、齿轮、机床刀具等产品的各种形状尺寸；5.在钟表行业，检测各种表内轴承、齿轮、机芯、指针等零件的尺寸和外形轮廓；6.在航空航天业，检测各种飞机叶轮、叶片、电控工件、发动机轴承等轮廓尺寸。
技术参数：
型号 反像型
正像型CPJ-3015A
CPJ-3015AZCPJ-3020A
CPJ-3020AZCPJ-3025A
CPJ-3025AZCPJ-3030A
CPJ-3030AZCPJ-3040A
CPJ-3040AZX轴坐标行程 (mm) 150 200 250 300 400 Y轴坐标行程 (mm) 100 100 150 200 300 金属台面尺寸 (mm) 354×228 404×228 450×280 500×330 450×350 玻璃台面尺寸 (mm) 210×160 260×160 306×196 350×250 606×466 X、Y轴坐标分辨力 (μm) 0.5 0.5 0.5 0.5 0.5 示值误差(mm) E1XY=(2.5+L/100)
Z轴坐标行程 (mm) 100 (调焦) 100 (调焦) 100 (调焦) 100 (调焦) 100 (调焦) 仪器重量（kg） 160 160 180 250 250 仪器尺寸 (mm) 780×780×1100 810×780×1120 810×780×1120 900×780×1020 1040×780×1120 投影屏 尺寸 (mm) Ф 312，使用范围>Ф300（刻有米字线） 旋转范围 0~360° 旋转分辨力 1' or 0.01° 物镜 放大倍数 10× (选) 20× (选) 50× (选) 100× (选) 物方视场 (mm) Ф30 Ф15 Ф6 Ф3 工作距离 (mm) 77.7 44.3 38.4 25.3 测量最大高度(mm) 90 90 90 90 仪器电源: AC 100-240V 50/60Hz，总功率: 400W
仪器特点：

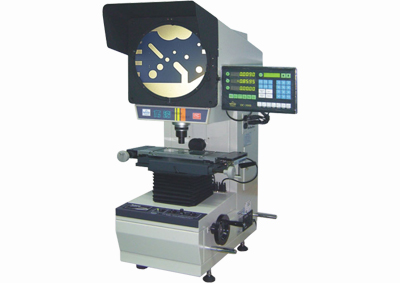

1.CPJ-3000A/AZ系列数字式测量投影仪整机质量优良，性能稳定。2.仪器配有脚踏开关和多功能数据处理表，数据输出和采样十分方便，使测量更快捷，效率更高。
