二次元测量仪如何选择光学镜头

芯片、工作距离、聚焦、景深等。

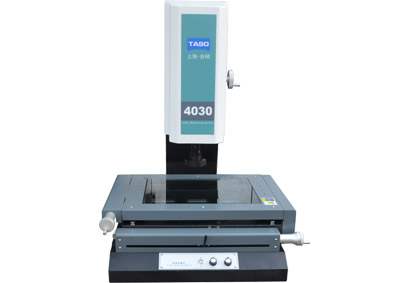

                  台硕4030手动二次元影像仪

1. 成像面和视野比较好理解，前者是入射光通过镜头所呈现出的圆形平面；后者就是指镜头的有效工作范围。所以选用光学镜头时成像和视野都是越大越宽越好。

2. CCD芯片

   CCD相机和家用相机都是通过芯片或底片来感光的，芯片的长度大小由对角线长度表示，一般有1/2 、2/3、 1/3和 1英寸四种。。

3. 工作距离

   工作距离是指镜头最下端到景物之间的距离，而一般普通镜头可以看到无限远，所以常说的工作距离都是“最小工作距离”。在镜头上有两个有刻度的调节圈，分别用于调光和调焦，调焦的刻度上会清晰标明工作距离的范围。

4. 聚焦

    聚焦就是镜头到成像面的距离，一般用25mm 、50mm等一些数据表示，单位都用mm。

5. 景深

    景深是相对于视野来说的景象的纵向范围。

  那么这些因素之间有什么联系呢？

一、成像面与CCD是否匹配，关系到镜头成像效果。镜头的成像面不能小过相机的CCD芯片，否则会在窗口出现圆形图像，而圆形图周围都是黑色的不正常图像。

二、焦距越小的视角和视野越大，“最小工作距离”越小的视野越大。这里面涉及到一些物理光学成像内容，以50mm和25mm的镜头为例，25mm的镜头焦距较小，那么视野就较大，视野较大那么工作距离就较小。50mm的相对来说就是相反的。

三、与焦距有关的镜头畸变，镜头畸变通俗来讲就是图像变形。镜头畸变与焦距成反比，如果测量仪系统用于测量，则镜头畸变越小越好，而如果系统只是用于认识字符就不要考虑畸变。
    由以上可知，二次元影像仪的光学镜头的选用要注意：工作距离越小越好；镜头畸变越小越好；视野越大越好。
