什么是同轴度公差?减小或避免同轴度误差的方
作者:牧象仪器
来源:www.szmxyq.cn
时间:2017-04-21 10:30
同轴度检测是我们在测量工作中经常遇到的问题。实际工作中,由于测量方法不当,有时会出现测量结果误差大,重复性差的现象。
那么,到底什么是同轴度公差呢?
在 中,轴线的同轴度公差的定义为“公差带是直径为公差值Фt的圆柱面内的区域,该圆柱面的轴线与基准轴线同轴”。它有以下三种控制要素:
* 基准轴线的建立
* 被测物体轴线的建立
* 考虑实际工作或装配要求作变通处理
注意建立合适的基准轴:
例如有两个短圆柱,其中一个作基准圆柱,另一个作被测圆柱,在基准圆柱上测量两个截面圆,其连线作基准轴线。
被测圆柱上也测量两个截面圆,构造一条直线,然后计算同轴度。

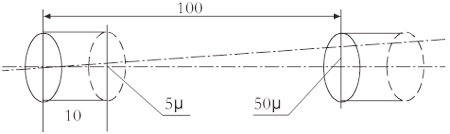

假设基准上两个测量截面的距离为很小,基准第一截面与被检第一截面之间的距离很大,此种检测方案同轴度对采点的敏感系数很大,如图1所示:
对于同轴度误差的检测有以下几种方法可减小或避免测量误差。
1、增加基准截面间的距离
在测量基准元素时,若第一截面与第二截面的距离加大,误差将成正比减小。因此,测量时要有意识地拉开基准截面间的距离。若基准截面间的距离够远,同时基准与被检截面相邻,这个问题自然就解决了。
2、用公共轴线作为基准轴线
当基准圆柱与被测圆柱较短且距离较远时,我们可以采取用公共轴线作为基准轴线的方法,在基准圆柱和被测圆柱上策中间截面,其中截面连线作为基准轴线,然后分别计算基准圆柱和被测圆柱对基准轴线的同轴度,取其最大值作为该零件的同轴度误差。
3、考虑实际工作或装配要求作变通处理

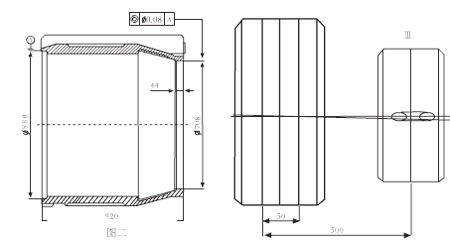

例如长轴短孔的处理:电机机座前段和后端止口内圆孔的同轴度要求,如图2所示,以一端孔轴线为基准求另一端内孔轴线与基准轴线的同轴度误差。如果按照上述基准进行测量就会产生两种相反的测量结果,且测量重复性差,检测数据不可靠。
4、为了使利用三坐标测量机测得的数据符合原设计要求,设想利用孔的端面作为基准(轴箱有端面与孔的轴线垂直度的要求),将两端短圆柱分成若干个截面圆进行测量,然后将截面圆投影到端面上,即可得到所有截面圆的圆心的坐标位置,通过计算找出最大的圆心距,则根据同轴度的定义,两端孔的同轴度即可算出。为利用孔的端面作为基准来检测同轴度误差的方法,均能达到满意的测量效果。
5、变通处理—改测同轴度为测直线度
同轴度为被测元素和基准元素轴线间最大距离的两倍。即计算出被测元素和基准元素的最大距离后,乘以2即可。
在被测元素和基准元素上多才截面,然后用圆心构造出一点直线,近似用直线度代替同轴度(直线度*2).
对于被检工作截面距离较短(短圆柱)的情况,可以采用变通的方法,改测同轴度为测直线度。因为这种情况下轴的倾斜对装配影响较小,而轴心偏移对装配影响较大,轴心偏移的测量,实际就是测量轴心连线的直线度。具体实现方法是:分别在两个小圆柱上测N个截面圆,然后选择这几个圆,建立一条直线,这条直线的直线度就可以显示出来。这种方法工作截面越短,效果越好。
