二次元测量仪测量命令介绍
作者：牧象仪器 来源：www.szmxyq.cn 时间：2017-07-28 08:16
下面我们就来依次详细的介绍一下各个命令的作用以及操作方法：

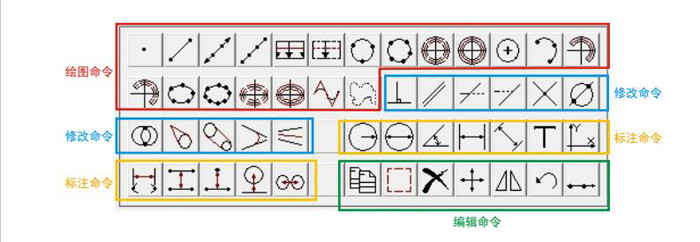

一、绘图命令（如下图所示）
一、绘图命令（如下图所示）
①画点：绘出一个点，并计算其坐标。
②画线：输入两点，鼠标右键结束，即可绘出一条直线，“F8”打开正交开关。
③射线：输入两点，鼠标右键结束，即可绘出一条射线，“F8”打开正交开关。
④多点线：输入三点或三点以上ENTER键结束，即可绘出一条直线，鼠标右键则依次由后向前回退所绘的点。
⑤两点自动画线：在清晰边附近输入两点，即可拟合一条贴紧清晰边的直线。
⑥多点自动画线：在工件边输入三点或三点以上，ENTER键结束，即可回归出一条直线。滚动鼠标中键，可缩放选择框。
⑦三点圆：输入三点，即可绘出一个圆，并计算其半径、直径、坐标。
⑧多点圆：输入三点以上，ENTER键结束，即可绘出一个圆，鼠标右键则依次由后向前回退所绘的点。
⑨多点自动画圆：在工件圆边缘输入三点或三点以上，ENTER键结束，即可回归出一个圆。滚动鼠标中键，可缩放选择框。
⑩自动找圆：用鼠标左键在影像绘图区框选一方框，程序会自动将方框内的圆拟合出来。
⑪三点画弧：输入三点，右键结束，即可绘出一条圆弧，并计算半径和坐标。
⑫三点自动圆弧：在清晰弧附近输入三点，即可拟合一条贴紧清晰弧的圆弧。
⑬、⑭CV曲线及曲线：输入三点以上，ENTER键结束，即可绘出一条曲线，鼠标右键，取消前一次输入的点，选择控制点并拖动，可以更改曲线。
⑮二维抄数：鼠标左键在影像绘图区点击，程序会自动将方框内的所有边缘点以点群的方式显示出来。滚动鼠标中键，可缩放选择框。
⑯一点画圆：在圆内输入一点，即可拟合出一个最适合的圆。
②画线：输入两点，鼠标右键结束，即可绘出一条直线，“F8”打开正交开关。
③射线：输入两点，鼠标右键结束，即可绘出一条射线，“F8”打开正交开关。
④多点线：输入三点或三点以上ENTER键结束，即可绘出一条直线，鼠标右键则依次由后向前回退所绘的点。
⑤两点自动画线：在清晰边附近输入两点，即可拟合一条贴紧清晰边的直线。
⑥多点自动画线：在工件边输入三点或三点以上，ENTER键结束，即可回归出一条直线。滚动鼠标中键，可缩放选择框。
⑦三点圆：输入三点，即可绘出一个圆，并计算其半径、直径、坐标。
⑧多点圆：输入三点以上，ENTER键结束，即可绘出一个圆，鼠标右键则依次由后向前回退所绘的点。
⑨多点自动画圆：在工件圆边缘输入三点或三点以上，ENTER键结束，即可回归出一个圆。滚动鼠标中键，可缩放选择框。
⑩自动找圆：用鼠标左键在影像绘图区框选一方框，程序会自动将方框内的圆拟合出来。
⑪三点画弧：输入三点，右键结束，即可绘出一条圆弧，并计算半径和坐标。
⑫三点自动圆弧：在清晰弧附近输入三点，即可拟合一条贴紧清晰弧的圆弧。
⑬、⑭CV曲线及曲线：输入三点以上，ENTER键结束，即可绘出一条曲线，鼠标右键，取消前一次输入的点，选择控制点并拖动，可以更改曲线。
⑮二维抄数：鼠标左键在影像绘图区点击，程序会自动将方框内的所有边缘点以点群的方式显示出来。滚动鼠标中键，可缩放选择框。
⑯一点画圆：在圆内输入一点，即可拟合出一个最适合的圆。
①画直线：在需绘制直线的位置矩形框选出一个范围，再在矩形范围中双击，即得出需绘制的直线。
②画多段直线：在需绘制直线的跨画面位置，矩形框选出三个以上的范围，再在矩形范围双击，即得出需绘制的直线。
③画多段圆：在需绘制圆的跨画面位置，扇形框选出三个以上的范围，再在扇形范围中双击，即得出需绘制的圆。
④画圆：在需绘制圆的位置，使用圆环框选出一个范围，再在圆环范围中双击，即得出需绘制的圆。
⑤画圆弧：在需绘制圆弧的位置，使用扇形框选出一个范围，再在扇形范围中双击，即得出需绘制的圆弧。
⑥画多段圆弧：在需绘制圆弧的跨画面位置，扇形框选出三个以上的范围，再在扇形范围中双击，即得出需绘制的圆弧。
⑦五点椭圆：确定五点，即可得出一个标准椭圆。
⑧多点椭圆：确定六点以上后，确定，即可得出一个标准椭圆。
⑨画多段椭圆：在需绘制椭圆的跨画面位置，扇形框选出六个以上的范围，再在扇形范围中双击，即得出需绘制的椭圆。
⑩在需绘制椭圆的位置，使用椭圆环框选出一个范围，再在椭圆环范围中双击，即得出需绘制的椭圆。
②画多段直线：在需绘制直线的跨画面位置，矩形框选出三个以上的范围，再在矩形范围双击，即得出需绘制的直线。
③画多段圆：在需绘制圆的跨画面位置，扇形框选出三个以上的范围，再在扇形范围中双击，即得出需绘制的圆。
④画圆：在需绘制圆的位置，使用圆环框选出一个范围，再在圆环范围中双击，即得出需绘制的圆。
⑤画圆弧：在需绘制圆弧的位置，使用扇形框选出一个范围，再在扇形范围中双击，即得出需绘制的圆弧。
⑥画多段圆弧：在需绘制圆弧的跨画面位置，扇形框选出三个以上的范围，再在扇形范围中双击，即得出需绘制的圆弧。
⑦五点椭圆：确定五点，即可得出一个标准椭圆。
⑧多点椭圆：确定六点以上后，确定，即可得出一个标准椭圆。
⑨画多段椭圆：在需绘制椭圆的跨画面位置，扇形框选出六个以上的范围，再在扇形范围中双击，即得出需绘制的椭圆。
⑩在需绘制椭圆的位置，使用椭圆环框选出一个范围，再在椭圆环范围中双击，即得出需绘制的椭圆。

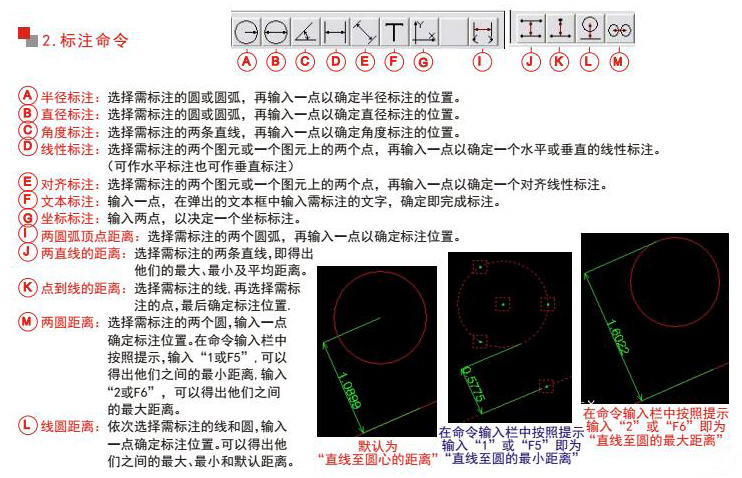

二、标注命令（如下图所示）
三、修改命令（如下图所示）
四、编辑命令（如下图所示）
F1：复制：选择需复制的图元，输入两点以确定基点和目标点。也可使用“命令输入栏”输入相对坐标进行移动。
F3：删除：将选中的图元进行去除，也可使用“DEL”快捷键。
F4：移动：选择需移动的图元，输入两点以确定基点和目标点。也可使用“命令输入栏”输入相对坐标进行移动。
F6：旋转：选择需旋转的图元，输入两点以确定基点和目标点。也可使用“命令输入栏”输入需旋转的角度进行移动。
操作方法：选择需要复制的图元，输入一点确定基点后，在“命令输入栏”输入相对基点的坐标值，确定。
F2：全选：将影像绘图区中的所有图元全部选中。F3：删除：将选中的图元进行去除，也可使用“DEL”快捷键。
F4：移动：选择需移动的图元，输入两点以确定基点和目标点。也可使用“命令输入栏”输入相对坐标进行移动。
操作方法：选择需要移动的图元，输入一点确定基点后，在“命令输入栏”输入相对基点的坐标值，确定。
F5：镜像：选择需镜像的图元，输入两点以确定镜像对称轴的始点和终点。F6：旋转：选择需旋转的图元，输入两点以确定基点和目标点。也可使用“命令输入栏”输入需旋转的角度进行移动。
操作方法：选择需复制的图元，输入一点确定基点后，在“命令输入栏”输入相对基点的旋转角度值，确定。
F7：设置客户坐标系：捕捉两个点来决定，第一点到第二点为X轴正方向，第一点为原点。此为“两点决定X轴”命令。
两点决定Y轴：捕捉两个点来决定，第一点到第二点为Y轴正方向，第一点为原点。
三点设定坐标系：捕捉三个点来决定，第一点为原点，第二点为X轴方向上的点，第三点为Y轴方向上的点。
坐标旋转：输入一个旋转角度后确定，坐标旋转即完成。
