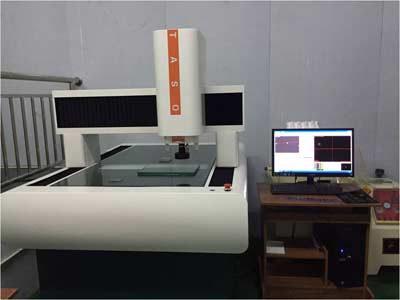

台硕CNC-8060全自动影像测量仪功能参数图解
作者：牧象仪器 来源：www.szmxyq.cn 时间：2017-05-18 14:27
产品特点：
◆移动桥式结构，大行程全自动测量，三轴CNC控制；
◆花岗石机台稳定可靠，运动平稳；
◆全鼠标、手柄操作，简单易用；
◆英国Renishaw贴片式光栅尺，高精度、稳定性好；
◆美国NAVITAR光学镜头，可选配升级成全自动变倍测量功能；
◆程控式表面光源，LED轮廓光源，同轴光源；
◆自动对焦测高，可加装接触式测头；
◆提供多种规格标准配置，并可根据要求进行个性化定制。
全自动影像测量仪测量软件基本功能：
●笛卡尔坐标/极坐标转换 ●绝对/相对/工作坐标转换
●公/英制转换 ●度/度分秒转换
●点/点群 ●两点/多点求线
●三点/多点求圆及弧 ●B-spline线
●两点间的距离 ●两线间的平均距离
●点线间的距离 ●两圆心距离
●圆线距离 ●两线间的夹角及交点
软件特殊功能：
◆光源控制：全电脑控制光源。
◆自动变倍：不需要在每次变倍后重新影像校正，并可在测量及编程过程中任意变换放大倍率，能够在测量同一物体不同部分使用不同放大倍率，录入程序。。
◆自动对焦：由电脑自动判定对焦面，以保证每次对焦的精准度，减少人为判定产生的误差。
◆坐标功能：量测工件时无需手动调节摆直，软件提供坐标平移、旋转、摆正。
◆标注功能：直接在影像及几何区标注/移动尺寸，点、线、圆/圆弧及直线端点、中点，圆心、象限点自动捕捉。
◆自适应功能：可调节CCD参数设定，提高自适应力；去除毛边功能，以正确取得量测数据。
◆自动捕捉：利用影像工具快速自动抓取基本几何轮廓边界点，直接拟合成线、圆、弧。
◆测绘功能：机械图形直接输出.dxf格式，实现2D抄数功能 ，与AutoCAD、Pro/e、UG等其它软件无缝联接。
◆拍照功能：量测区工件放大摄像图形化输出，转成(.bmp、.jpg)。
◆测量报告：对测量数据可设定公差，自动判断，选择需要的测量数据，生成标准的WORD、EXCEL 图表报告。
◆编程功能：操作方便的自学习教导式编程软件，程序可重复执行。
◆三维测量功能：Z轴方向可满足产品的高度测量要求。
高端配置：
◆ 天然"济南青"000级花岗岩底座、立柱，精度高、稳定性好；
◆ 高精密光栅尺，精度高、稳定性好；
◆ 德国COMST或者美国TEO高分辨彩色CCD；
◆ 正版全自动精密测量软件
◆ 贴片式精密光栅尺，精度高、稳定性好；
◆ 仪器电源及开关控制

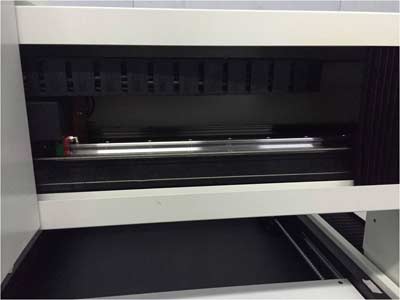

◆日本松下伺服电机带动滚珠丝杆传动，济南青大理石底座 稳定性高
◆组装调试图
应用行业：
机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等。
测量对象：
LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件（连接器、接线端子）、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、网板（钢网、SMT模板）等。
测量元素：
长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。
售后服务：
送货上门，安装调试，质保一年，24小时电话服务。
